FPC連接器翻蓋式下接屬于貼片連接器其中的一種.又稱軟排線連接器，它是電子元器件其中的一個類型.
FPC連接器在市場上一種很常見的電子連接器，它的主要作用是傳輸電流或信號，連接器在電路內被阻斷處或孤立不通的電路之間，架起溝通的橋梁，從而使電流流通，使電路實現預定的功能。

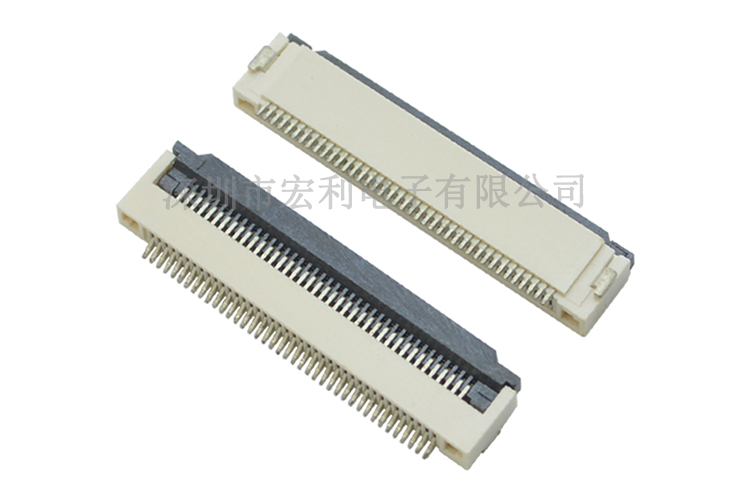

常見的FPC翻蓋式連接器Pitch有： 0.5mm間距，1.0mm間距，塑膠厚度有H1.0mm超薄款，H1.2mm,H1.5mm，H2.0mm和H2.5mm高度， 其中市場主流的是以塑膠厚度H2.0mm的為主,也是最常用的一種.

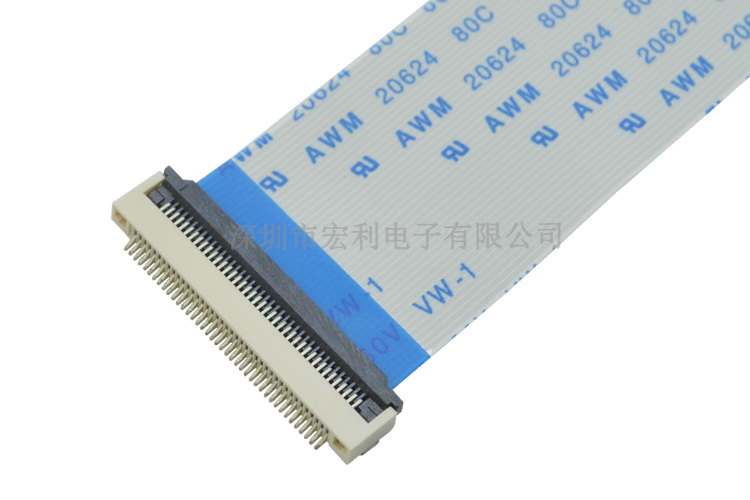

在市場上,常用的翻蓋式連接器都是以下接為主，它的體積小，操作比較方便簡單,只需把黑色蓋子(翻桿)向上翻蓋開,蓋子可向上翻開到130°左右.形成一個鈍角.然后再把FFC軟排線或FPC柔性線路板 的金手指(排線的接觸面)朝下平行插入,使排線的接觸面與連接器的端子觸點接觸,排線插入到位后,然后把黑色蓋子往回向下壓,使排線面與連接器的端子有大壓力壓實,這樣使用起來就可以避免排線脫落。
深圳市宏利電子有限公司生產的連接器都是通過SGS,ISO9001質量體系認證的產品
電子元器件中的FPC連接器翻蓋式下接它還有哪些我們關心的特性呢?
連接器的塑膠部分采用的是LCP(液晶聚合物)原料,具有非常高的耐熱性能和成型加工性能.可過無鉛回流焊,耐溫可過到260℃高溫后不變型,不出脆化老化龜裂現象. 工作溫度一般在-25℃-+ 85℃長期使用是完全沒有問題的.防火等級為:UL94-V0 端子一般是先鎳打基底后再電鍍錫
FPC翻蓋式下接連接器通常使用在,指紋鎖,美容儀器,測量儀器,新能源汽車、液晶顯示屏家電用品、等領域。隨著科技的發展，電子連接器已經是現代電子產品中必不可缺的零件。
深圳市宏利電子有限公司是一家集研發,制造,銷售為一體的電子連接器制造生廠企業.主營連接器,接插件,軟排線生產,電子線束加工，可訂定制電子連接器整體解決方案，歡迎您前來咨詢，電話：400-885-3306.
