FPC連接器0.5間距不知怎樣選型號？免費持術1對1指導[宏利]

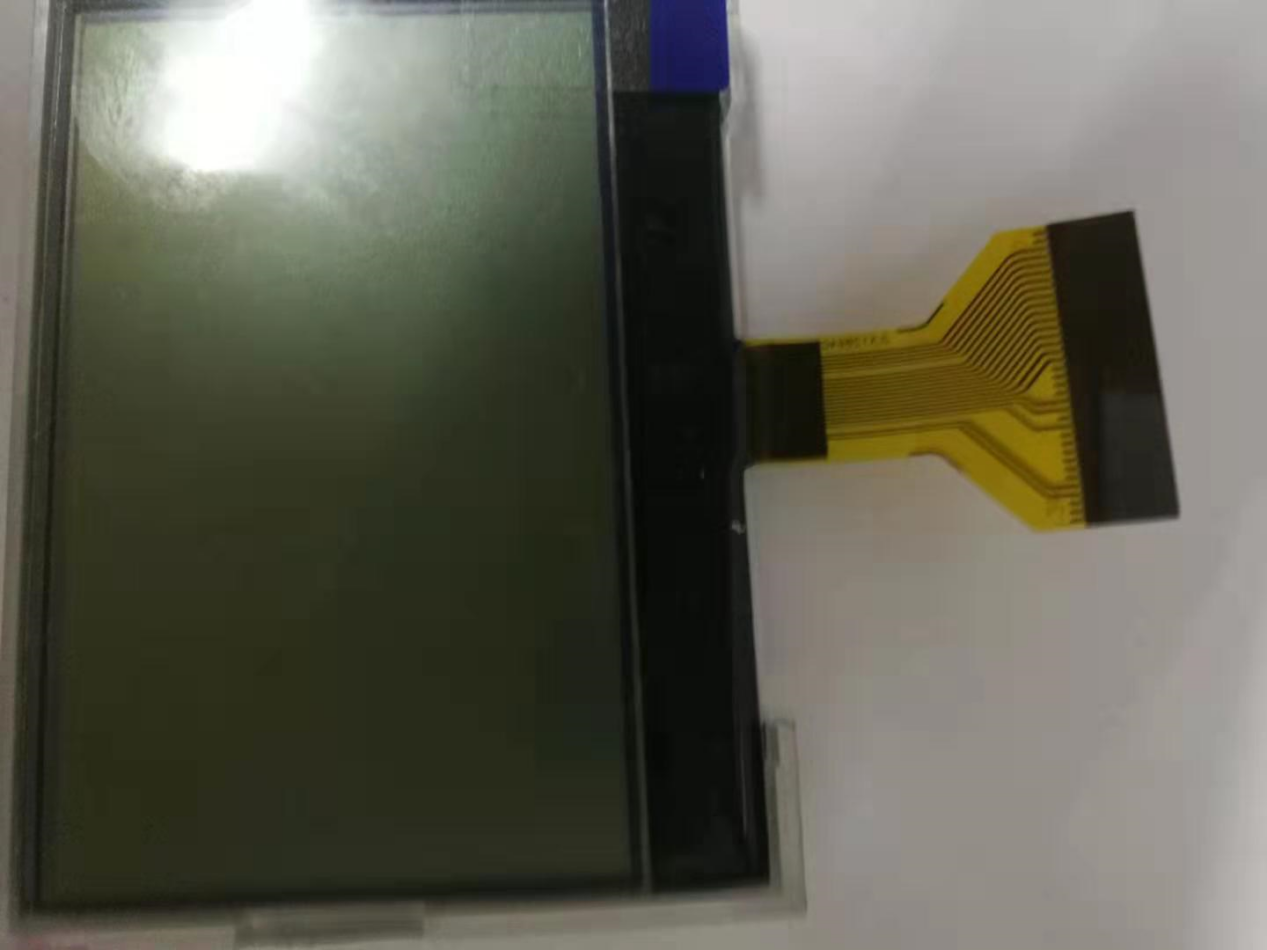

   8.31.2019，星期六的19：54分，我像往常一樣在家里，很少周六這個點還有客人會加我微信，秒加了客戶，客戶對FPC連接器這種類型的產品是個小白，他想把液晶顯示屏配0.5間距36p的FPC連接器，客戶第一次用，請求我幫助他來，那么我們來看FPC連接器0.5間距36p不知怎樣選型號的問題上做配合的造型。

FPC連接器0.5間距的從塑膠的厚度分有：H1.0厚，H1.2厚，H1.5厚，H1.8厚，H2.0厚，H2.5厚的，每種塑膠厚度的不一樣，對應的長寬高都會有所不一樣，但他們的插入FPC/FFC排線的位置長度是一樣，那是因?yàn)榕啪€的長度是固定的數值。

FPC連接器0.5間距的從類型上區分有：抽屜式上接，抽屜式下接，翻蓋式下接，無鎖單面接，無鎖雙面接，前插后掀，立貼正位，立貼反位；每種不樣的類型，對插的FPC/FFC排線的金手指方向都是不一樣的；抽屜式上接的只能接FPC/FFC排線金手指面向上朝的；抽屜式下接的只能接FPC/FFC排線金手指面向下朝的；翻蓋式下接的只能接FPC/FFC排線金手指面向下朝的，無鎖單面接，立貼正位，立貼反位都是要根據設計時定的FPC連接器的擺放方向而定；然而無鎖雙面接，前插后掀是可以接受FPC/FFC排線金手指面向上朝的也可以向下朝的方向，其主要就是看FPC連接器里的端子觸點在哪個位置。

結合客戶液晶顯示屏擺放的方向，我給初步推薦了三個類型的產品，抽屜式上接，無鎖雙面接，前插后掀。推薦抽屜式上接是因?yàn)榉较騿我恍?，只有排線金手指向上方向插入才可以形成通路；推薦無鎖雙面接及插后掀是因?yàn)椴挥萌タ紤]排線的金手指朝向問題，只需把排線往里插進去就行，比簡單易懂，操作方便。宏利免費持術1對1指導，樣品不限次數免費使用，24小時服務咨詢，歡迎您的咨詢。
